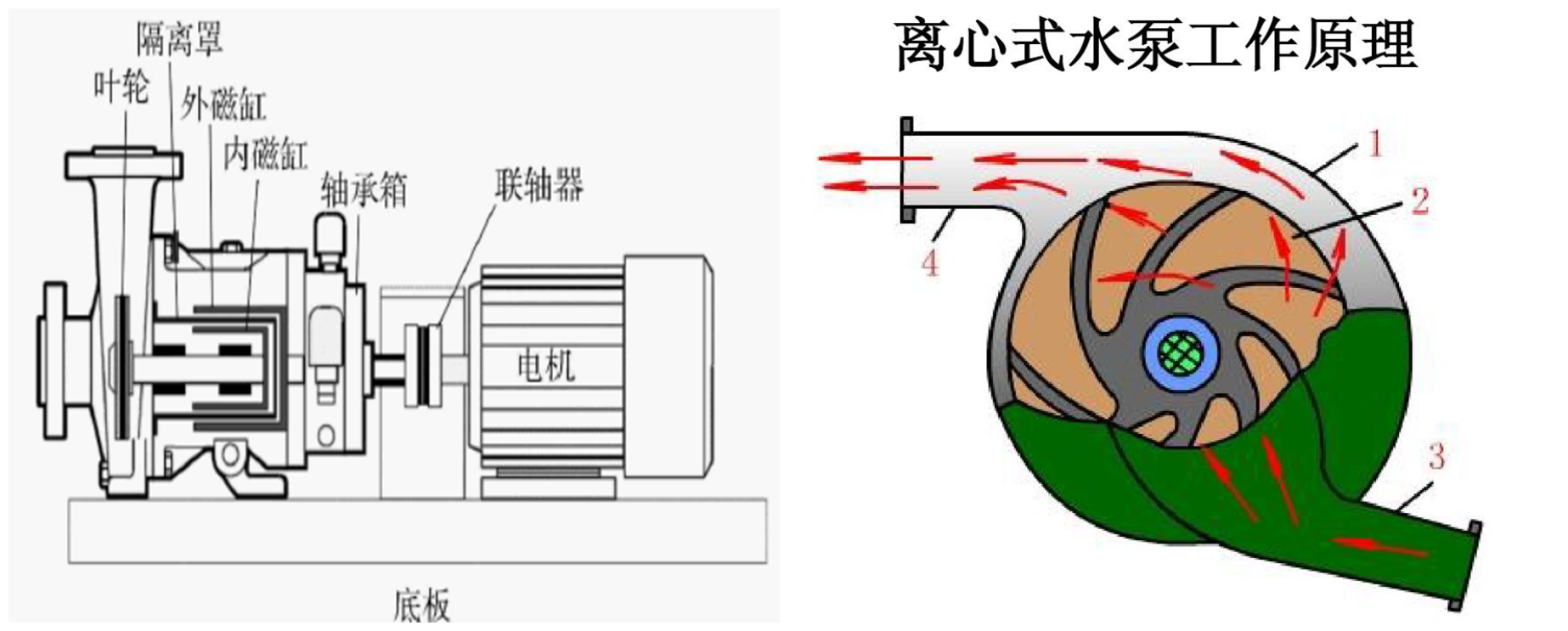

離心泵是一種依靠葉輪旋轉所產生的離心力來輸送液體的設備，主要由葉輪、泵殼、軸承及密封裝置等組成。在石油化工行業，離心泵廣泛應用于石油、成品油及其他流體介質的輸送。
離心泵的工作原理是在泵內充滿液體的情況下，葉輪旋轉產生離心力。液體在葉輪槽道中受到離心力的作用，被甩向外圍并流入泵殼。這一過程中，葉輪中心的壓力降低，形成的壓力低于進液管內的壓力，使液體在壓力差的作用下從吸入口流入葉輪。通過這種方式，離心泵能夠持續有效地輸送液體。
1. 離心泵的氣蝕現象及危害

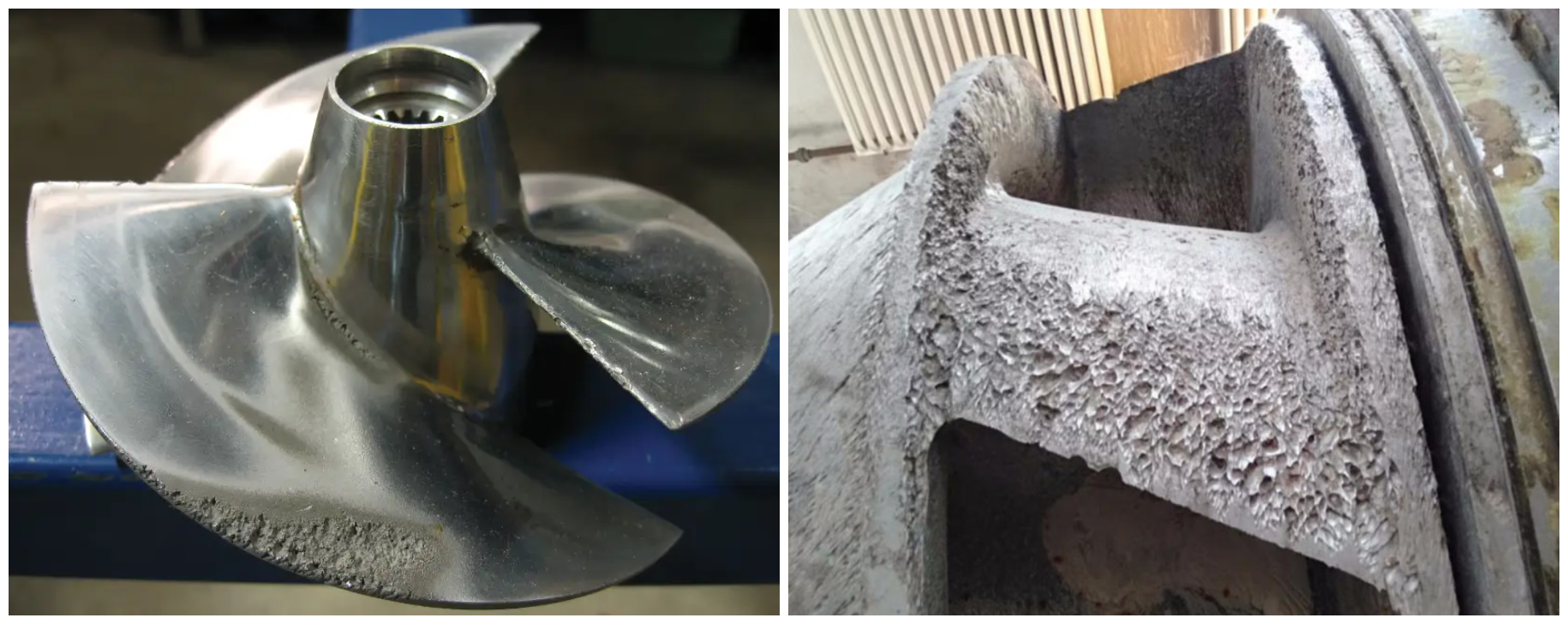

氣蝕現象是離心泵中常見的故障之一，主要由于管道內壓力或液體流量的變化，導致液體部分蒸發形成小氣泡。當這些氣泡被帶入高壓區時，會迅速塌縮或破裂，產生強烈的局部沖擊波和振動。這種沖擊波和振動會對泵體產生反復沖擊，導致金屬表面疲勞損傷，形成氣蝕斑點或剝落。氣蝕還會影響泵內液體的流動，降低泵的性能，加速過流部件的磨損和老化，從而縮短設備的使用壽命。
2.氣蝕現象的監測

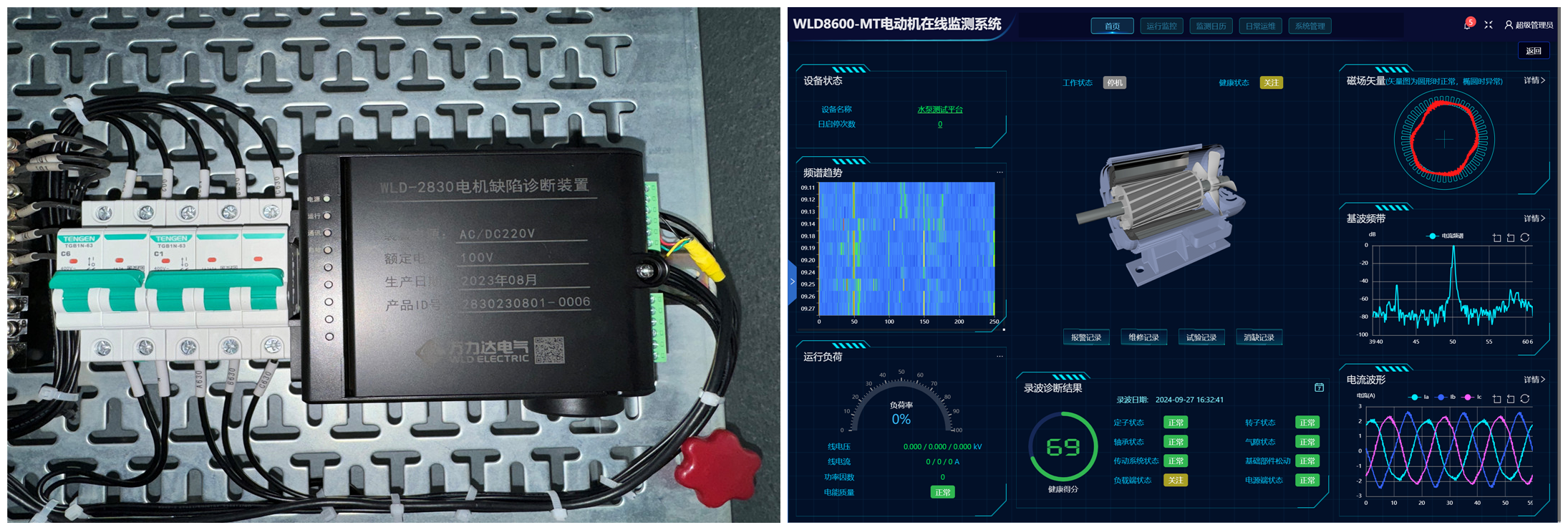

監測系統采用非介入式方法，在泵體電源輸入側安裝數據采集裝置，以收集泵體在工作時的電流和電壓數據，并通過“一機一?！毙问浇?biāo)準模型庫。通過采用數據特征分析、趨勢比對等手段，識別氣蝕變化情況。
一臺工作正常的離心泵，由于負載處于平衡狀態，可以看到除標準工頻（工作頻率）信號外，其余諧波及工頻的邊帶處于較小或相對穩定狀態。由于氣蝕問題的影響，泵體通過流量會引起細微負載波動，負載的變化直接影響電流大小及相位等特性，導致定子繞組產生更多諧波分量，在頻譜上會被反饋到主頻附近的邊帶上。
在頻譜圖中，藍色線條代表正常狀態下離心泵的頻譜，黑色線條則代表故障狀態下的頻譜。故障發生后，工作頻率的邊帶明顯上升，指示出氣蝕的影響。
對同一離心泵的頻譜熱力趨勢進行查看，當故障發生后，其工頻邊帶能量有明顯增大痕跡，這種現象對應產品的劣化情況。
3. 監測的價值
提升設備效率：通過對設備的監測，管理人員能夠直觀了解設備的健康狀態，確保設備持續高效運行。根據設備的健康狀況，合理安排檢修作業，提高工作效率。
延長設備使用壽命：持續的在線監測可實時掌握設備健康狀態，對于昂貴的工業設備來講，問題越早發現越早處理，可以延長設備的使用壽命，節約更多維修更換成本。
綜上所述，離心泵氣蝕監測不僅能夠有效延長設備的使用壽命，還能減少維修和更換成本，從而為企業帶來顯著的經濟效益。
供稿：李小鵬
